就目前而言，最典型的給水廠控制系統(PLC＋PC)分三層結構。
1. 第一層為信息管理層，它由自動化監控管理計算機、工程師操作站計算機、視頻監控計算機、以太網交換機和ＤLＰ 電視墻及其它管理計算機組成。
2. 第二層為控制層，它由PLC主站及遠程IO組成。
3. 第三層為檢測執行層，它包括被控設備(對象)與檢測儀表。
檢測執行層與控制層相聯有兩種方式：
1. 一種是被控設備(對象)及檢測儀表與各控制層(PLC 站I/O)一一對應相聯。
2. 另一種是采用遠程I/O 通訊方式采集到相應的主信息管理層計算機與PLC 主站采用以太網通信。
應用方案
水廠自控系統采用分層分布式結構網絡控制方式。該控制系統共分為主控級(中控室)和現地控制層（分控站）。實現相應控制層設備的監視、操作、控制和網絡通訊連接。中央控制室的監控管理操作站系統完成全廠的自動控制。包括兩套互為熱備的監控工作站、印機、UPS電源。中央控制系統通過工業以太網，采用光纜與各現場控制PLC站連接。兩套工作站為熱冗余配備，可以分別側重監測或組態功能，故障時互為備用，運行方式靈活。中央控制室設立了電動投影屏幕和投影儀，顯示全廠工藝流程圖、主要參數及設備運行狀態。通過大容量的UPS為中央控制室的所有設備提供電源備份保障。每個分控站配置一套PLC控制柜。柜內包括可編程序控制器、操作員界面HMI、電源裝置、冗余光纖交換機、電源防雷過電壓保護裝置、小型斷路器、接線端子、小型繼電器，安裝連接纜線和附件等。根據水廠工藝特點，構筑物的布置和現場控制的分布情況，設置PLC現場子站，PLC現場子站選用可編程序控制器（PLC），PLC為模塊化結構，硬件配置較靈活，易于擴展，軟件編程方便。并且PLC子站與相應的MCC置于同一地點，節省其間電纜。當中控室監控工作站故障退出運行或通道故障使分控站控制單元和主控級監控工作站通訊中斷時，各現地控制單元能獨立運行，進行控制和監視，提高運行可靠性。

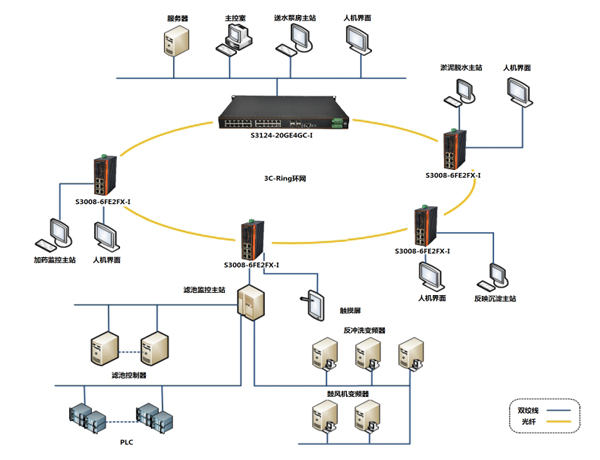

1）每個分控站搭載一臺工業光纖交換機與PLC搭配工作
